固定式泥沙在线监测系统

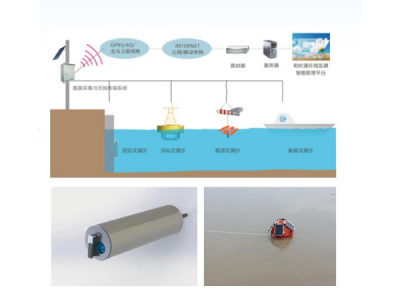

泥沙在线监测系统主要由泥沙传感器、数据采集与传输系统(含RTU)、供电系统、数据管理软件和安装支架等组成。

本套系统实现了含沙量和输沙率的实时在线监测。且传感器满足《水利部水文仪器及岩土工程仪器质量监督检验测试中心》水文仪器特性要求。

二、系统特点

此方案在安装时，结合河道人桥固定安装，连续动态监测泥沙含量，根据水位高低自动调节，监测水下等比点位泥沙含量，多点位监测，分层监测泥沙含量。

1、能自动采集及处理测沙传感器监测到的泥沙数据，并根据泥沙-断沙率定公式自动计算断面平均含沙量，支持导入断面流量数据，自动计算断面输沙率；

2、泥沙监测仪自带机械清洁刷，可根据泥沙含量的多少设置清洗时间和清洗频率；

3、具有存储功能，可存储8年以上数据，按照《水文监测数据通信规约(SL651-2014)》提供标准数据接口；

4. 可远程设置并修改测量参数，如采样间隔、采样平均等；

5.本地有控制主机与触摸显示屏，可本地查看数据、修改参数、自动清洁传感器等。

三、技术参数

测里范围：0.001~120kg/m³(标准)

高量程5kg-2500kg/m³(音叉振动与电磁感应技术，需要定制)

分辨率：0.0001kg/m³； 测量误差：＜5%

响应时间：＜1s； 测里环境温度:0到55℃

存储温度：-20℃到65℃

主要材质：316L不锈钢、钛合金、蓝宝石、氟橡胶等：

自动清洗功能：配自动清洁刷，保证数据的准确性

深度传感器工作深度：0-100m,精度:0.01m

温度传感器测量范围：-20℃-80℃，准确度:0.1℃

防水等级：IP68

耐压范围：0-50m水深标配，ZUI大到100m(定制)

满足标准：符合GB/T15966-2017《水文仪器基本参数及通用技术条件》的要求

四、适用范围

适用于天然河道、渠道、水库等水体中悬移质泥沙含量不超过120kg/m³的水体测量，如需更高量程需定制。

五、软件功能

1、具有站点管理、站点监测、报文接收、数据查询、人工召测、系统维护、数据统计分析、绘图、制表等主要功能；

2、多种数据显示方式，不仅可显示含沙量过程线，还可以表格的形式显示实时数据，可实时显示采样时间、含沙量等数据；

3、可输出满足《水文整编规范》的各种报表，如逐日平均悬移质输沙率表、逐日平均含沙量表；

4、与南方片整编软件无缝接驳，支持ASCI码的文本文件、Excel等格式的输出，也可与第三方软件无缝链接，提高整编效率。
